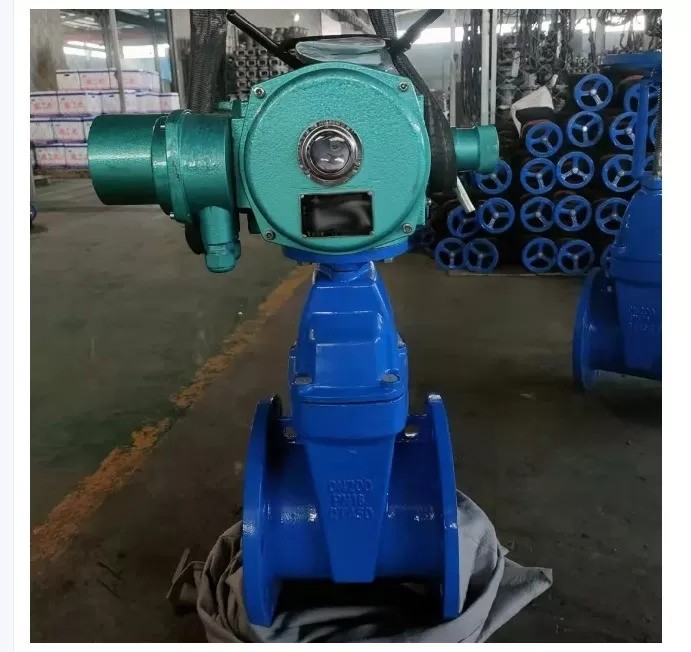

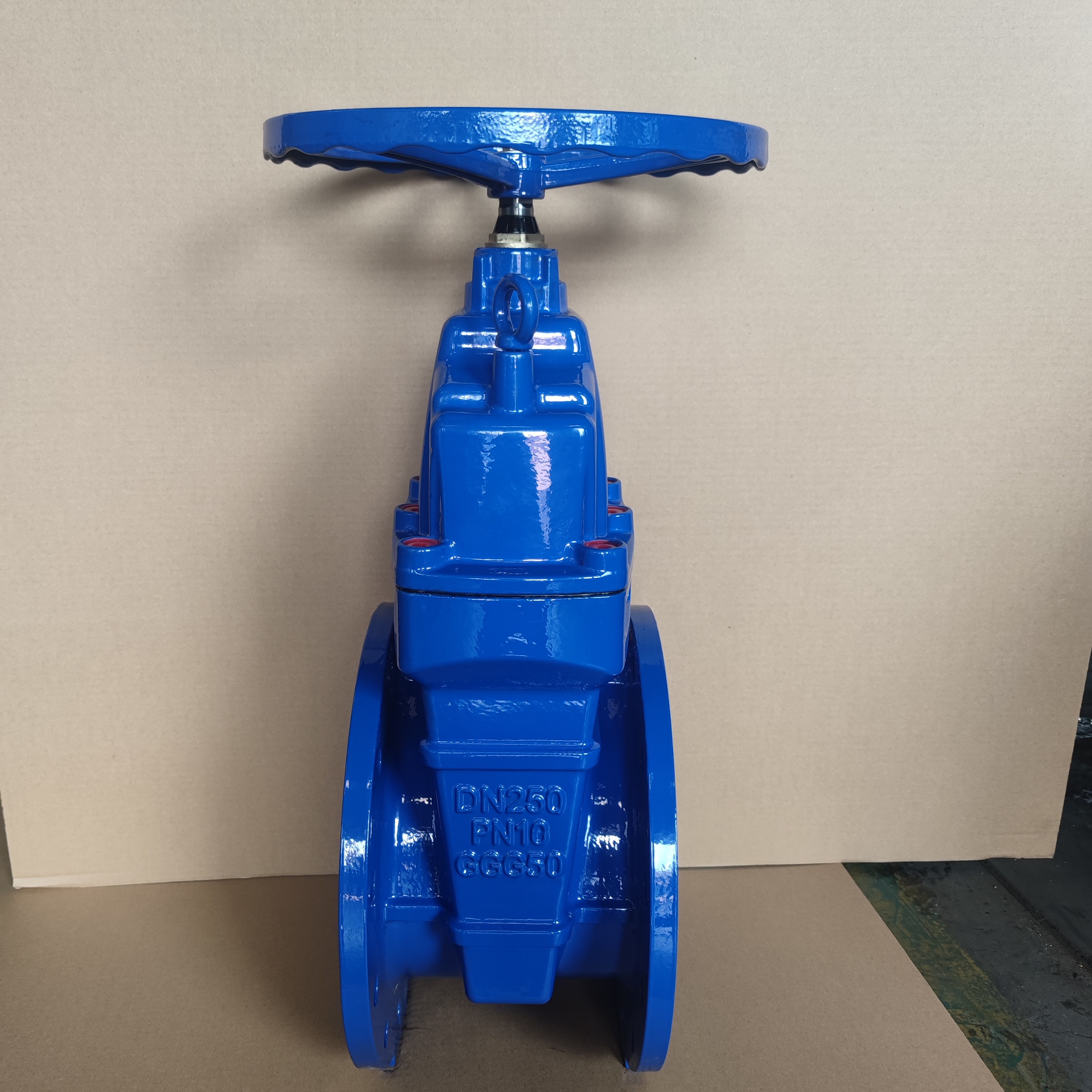

Katup gerbang DIN3352 F4 Keramik besi cor elastis dengan 2Cr13 Trim

  • Gate Valves DIN3352 F4 Cast Iron Resilient Seated Valve with 2Cr13 Trim
Place of Origin China
Nama merek Youwei Fluid
Sertifikasi Quality system certificate
Dokumen Non Rising Stem Resilient S...al.pdf
Kuantitas min Order 1

Hubungi saya untuk sampel gratis dan kupon.

Whatsapp:0086 18588475571

Wechat wechat: 0086 18588475571

Skype: sales10@aixton.com

Jika Anda memiliki masalah, kami menyediakan 24 jam bantuan online.

x
Detail produk
Valve Type Gate Valve Bahan Kursi Ulet
Body Material Cast Iron Application Water and Wastewater Treatment
Fitur Batang yang tidak naik, kursi tangguh, desain lubang penuh Drive way Manual, Electric, Pneumatic
Tinggalkan pesan
Deskripsi Produk

PeraturanDIN3352 F4 Klep gerbang besi cor yang tahan dengan 2Cr13 Trimadalah katup berkinerja tinggi yang dirancang untuk mengatur dan mengisolasi aliran cairan dalam aplikasi industri yang menuntut., ia memilikiElastis EPDM/NBR dengan kursi karetyang memastikan kebocoran nol dan penyegelan superior bahkan di bawah fluktuasi tekanan.2Cr13 baja tahan karat batangmeningkatkan ketahanan korosi dan daya tahan, cocok untuk operasi sering di sistem air, limbah, minyak dan gas


Fitur Produk

1. Lapisan anti korosi non-toksik: baik permukaan dalam dan luar katup adalah lapisan epoxy bubuk elektrostatik non-toksik, anti korosi umur panjang, dapat digunakan langsung dalam air minum,industri makanan dan obat.

2Bahan: tubuh katup, bonet, gerbang dan roda tangan semuanya terbuat dari besi nodular, dengan kekuatan tinggi dan ketahanan korosi.Kursi katup dan tubuh sepenuhnya dibentuk oleh pengecoran presisi tanpa pemesinan.

3. tiga O-ring segel, tekanan air di bawah tindakan aksial sel-segel, tidak ada masalah pengaturan segel packing.Cincin top anti debu mencegah kotoran eksternal dari memasuki bagian dalam segel poros.

4Ketika katup sepenuhnya terbuka, gerbang sepenuhnya diangkat dari saluran aliran dan tidak ada alur di bagian bawah kursi, yang tidak mudah untuk mengumpulkan barang-barang.Ini setara dengan pipa lurus dan memiliki resistensi aliran terendah.


Spesifikasi Teknis

1. Desain sesuai dengan EN 1171, BS5163, EN 1074-1 dan 2.

2Dimensi berhadapan muka sesuai dengan BS 5163, DIN3202.

3Uji hidraulik sesuai dengan standar EN 12266, IS05208.

4Pengeboran flange sesuai dengan EN 1092-2, ISO 7005-2.


Parameter teknis

Parameter teknis utama

Tekanan uji

PN10 Shell: 1,5MPa
PN16 Shell: 2,4MPa
PN25 Shell: 3,75MPa

 Segel: 1,1MPa
Segel: 1,76MPa
Segel: 2,75MPa
Standar pelaksanaan

DIN 1171
Cara mengemudi

Manual, Listrik, Pneumatik
Suhu yang berlaku

0°C~80°C
Akhir Koneksi

Flange: BS EN1092-2
Pengolahan permukaan

Lapisan bubuk epoxy, 150-50Oum, sesuai dengan standar AWWA C550.
Rentang aplikasi

Air minum, pasokan air dan drainase, pengolahan air limbah, irigasi, AC, pipa kebakaran, dll.

Bahan Bagian Utama

Tidak, tidak. komponen Bahan

01

Tubuh

Besi elastis GGG50

02

Plastik wedge

Besi elastis GGG50/EPDM

03

Batang

Baja tahan karat Cr13, 304, 316

04

Sekrup kepala soket

Baja karbon galvanis

05

Bonet

Besi elastis GGG50
06

0-Ring

NBR atau EPDM
07

Kelenjar

Besi elastis GGG50
08

Roda tangan

Besi elastis GGG50
09

Bolt heksagonal

Baja karbon galvanis
10

Gelas datar

Baja karbon galvanis
11

Cincin debu

NBR atau EPDM
12

Bolt heksagonal

Baja karbon galvanis
13

Gelas datar

Baja karbon galvanis
14

O-ring

NBR atau EPDM
15

Cincin dorong

Kuningan H62 atau Hpb59-1
16

Penutup gasket

EPDM
17

Kacang disk

Perunggu ZQSn5-5-5

Catatan: Daftar bahan di atas adalah beberapa dan paralel, yang pertama adalah konfigurasi dasar, jika Anda memiliki persyaratan lain, silakan tentukan dalam urutan.

Aksesoris opsional: tutup roda penggerak tangan, perangkat listrik, perangkat pneumatik, 2Cr13, 304, 316 batang H62, Hpb59-1 cincin dorong tembaga.
