Katup Cek Ayun PN 16

,

Katup Cek Operasi Otomatis

,

Katup Non-Return Segel Kedap Udara
Tinggalkan pesan
Deskripsi Produk

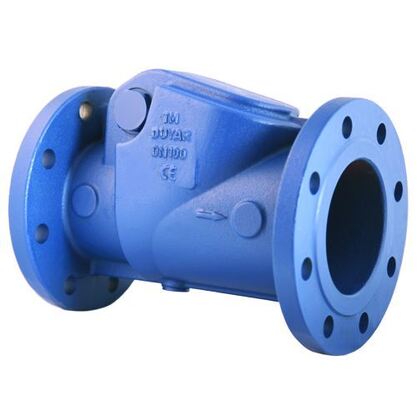

Katup Cek Ayun (PN 16)
Katup Cek Ayun (PN 16) adalah katup non-balik otomatis yang dirancang untuk mencegah aliran balik dan melindungi peralatan penting dalam sistem perpipaan. Dengan menggunakan cakram berengsel yang berayun bebas pada poros, katup memungkinkan aliran maju dan secara otomatis menutup dengan gaya gravitasi dan tekanan aliran balik. Diproduksi dari besi ulet atau besi cor, katup ini dirancang untuk pengoperasian yang andal dan perawatan rendah dalam instalasi aliran horizontal atau vertikal ke atas.
Fitur & Manfaat Utama
  • Operasi Otomatis: Berfungsi tanpa daya eksternal atau sistem kontrol. Cakram terbuka di bawah tekanan aliran maju dan menutup dengan cepat saat aliran berhenti atau berbalik.
  • Resistensi Aliran Rendah: Dalam posisi terbuka penuh, cakram berayun keluar dari jalur aliran, menawarkan jalur yang efisien yang meminimalkan penurunan tekanan dan turbulensi.
  • Segel Kedap Udara: Dilengkapi dengan cincin segel elastomer pada cakram, yang bersentuhan dengan dudukan logam yang dikerjakan atau dilapisi di dalam badan, memastikan penutupan positif dan tidak ada kebocoran dalam posisi tertutup.
  • Peringkat Tekanan PN 16: Dinilai untuk tekanan kerja maksimum 16 bar (1,6 MPa / 232 psi) pada 20°C (68°F), cocok untuk berbagai aplikasi industri dan kota.
  • Konstruksi yang Kuat: Badan tugas berat dan komponen internal dirancang untuk menahan guncangan palu air dan siklus berulang.
  • Desain Cakram & Lengan Ganda: Tersedia dengan desain cakram standar, tuas & beban, atau yang dibantu pegas untuk mengontrol kecepatan penutupan, mengurangi benturan, dan memungkinkan pengoperasian pada saluran vertikal.
  • Pilihan Lubang Penuh & Terkurangi: Tersedia untuk memenuhi persyaratan penurunan tekanan dan biaya tertentu.
Spesifikasi Teknis
Spesifikasi Detail
Standar Desain & Manufaktur EN 12334, ISO 5752 (wajah-ke-wajah), ISO 5208 (Laju Kebocoran A)
Peringkat Tekanan PN 16 (setara Kelas 125)
Rentang Ukuran DN 40 (1½") hingga DN 600 (24") (rentang tipikal)
Material Badan Besi Ulet (EN-GJS-500-7) atau Besi Cor (EN-GJL-250)
Cakram / Penutup Besi Ulet atau Besi Cor, dengan cincin penyegel elastomer yang dicetak secara integral atau dapat diganti (standar NBR atau EPDM)
Cincin Dudukan Dudukan badan integral yang dikerjakan atau cincin sisipan baja tahan karat (AISI 304/316) untuk meningkatkan ketahanan aus
Pin Engsel & Bushing Baja Tahan Karat (AISI 304/316) untuk aksi berputar bebas korosi
Gasket Gasket cincin wajah penuh EPDM/NBR standar, cocok untuk flensa PN 16/Kelas 125
Lapisan Eksternal Lapisan bubuk epoksi berkualitas tinggi (kira-kira 250 µm) per EN 14901, biasanya RAL 5012
Jenis & Konfigurasi
  • Cek Ayun Standar (Horizontal): Untuk saluran pipa horizontal dengan arah aliran ke atas. Bergantung pada gravitasi untuk penutupan.
  • Cek Ayun Vertikal: Dirancang khusus dengan mekanisme penyeimbang atau pegas untuk memastikan penutupan cakram yang tepat pada saluran pipa vertikal dengan aliran ke atas.
  • Cek Non-Slam / Senyap: Menggabungkan tuas dan beban eksternal atau mekanisme pegas internal untuk membantu penutupan yang cepat dan terkontrol sebelum aliran berbalik, secara efektif mencegah palu air dan benturan cakram.
  • Tipe Wafer (Pelat Ganda): Alternatif yang ringkas dan ringan untuk aplikasi ruang terbatas (biasanya berperingkat PN16/PN40, kategori produk terpisah).
Pilihan Elastomer Penyegel
  • NBR (Nitrile): Standar untuk air, oli, bahan bakar, dan hidrokarbon.
  • EPDM: Standar untuk air minum, air panas (hingga 120°C), uap, dan bahan kimia lemah. Sangat baik untuk pelapukan.
  • FKM (Viton ®): Untuk bahan kimia agresif, suhu tinggi, dan hidrokarbon aromatik.
  • HNBR, CR (Neoprene): Tersedia untuk tugas kimia atau air laut tertentu.
Aplikasi
  • Saluran Pembuangan Pompa: Untuk mencegah aliran balik dan melindungi pompa
  • Sistem Air & Air Limbah: Di saluran transmisi dan distribusi
  • Sistem Pemanas, Ventilasi & Pendingin Udara (HVAC): Dalam sirkuit pendingin dan pemanas
  • Sistem Perlindungan Kebakaran: Di saluran sprinkler dan pipa tegak
  • Saluran Proses Industri: Untuk air umum, bahan kimia, dan layanan media lainnya (kompatibilitas tergantung)
  • Sistem Irigasi dan Pengambilan Air
Catatan Instalasi & Pemilihan Kritis
Arah & Orientasi Aliran: Harus dipasang dengan arah aliran yang benar (panah pada badan). Cek ayun standar memerlukan pemasangan horizontal yang ketat dengan pin engsel cakram horizontal. Pemasangan vertikal hanya diizinkan dengan katup cek ayun vertikal yang dirancang khusus.
Penentuan Ukuran: Katup harus berukuran sesuai dengan kecepatan aliran sebenarnya. Katup yang terlalu kecil menyebabkan penurunan tekanan yang tinggi dan keausan dini; katup yang terlalu besar dapat menyebabkan getaran cakram dan kegagalan dini.
Mitigasi Palu Air: Dalam sistem dengan potensi penutupan pompa yang cepat atau aliran balik, katup cek non-slam (senyap) atau peredam kejut eksternal sangat disarankan.
Jalur Lurus Hulu/Hilir: Konsultasikan pedoman pabrikan untuk panjang pipa lurus minimum sebelum dan sesudah katup untuk memastikan aliran yang stabil dan pengoperasian cakram yang tepat.
Penunjukan Pemesanan
Contoh format kode pemesanan:
SCV - DN200 - PN16 - DI - EPDM - STD - HW
(Katup Cek Ayun, Ukuran DN200, Tekanan PN16, Badan Besi Ulet, Segel EPDM, Tipe Horizontal Standar, Ujung Berflensa)
