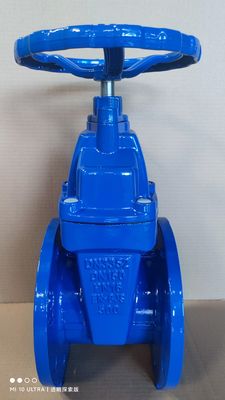

Industri BS5163/ EN 1171 PN25 Katup Gerbang Besi Lempar Berkualitas dengan Batang Naik

  • Industry BS5163/ EN 1171 PN25 Resilient Seated Ductile Iron Gate Valve with Rising Stem
Place of Origin China
Nama merek Youwei Fluid
Sertifikasi Quality system certificate
Dokumen Non Rising Stem Resilient S...al.pdf
Minimum Order Quantity 1

Hubungi saya untuk sampel gratis dan kupon.

Whatsapp:0086 18588475571

Wechat wechat: 0086 18588475571

Skype: sales10@aixton.com

Jika Anda memiliki masalah, kami menyediakan 24 jam bantuan online.

x
Detail produk
Features Non-rising stem, resilient seat, full bore design Valve Type Gate Valve
Seat Material Resilient Body Material Cast Iron
Application Water and Wastewater Treatment Drive way Manual, Electric, Pneumatic
Tinggalkan pesan
Deskripsi Produk

Katup gerbang industri ini dirancang untuk memenuhi standar yang ketat (BS5163 dan EN 1171) dan memiliki desain duduk yang tangguh untuk penyegelan yang dapat diandalkan dalam aplikasi yang menuntut.Dibangun dari besi ductile berkualitas tinggi (GGG50), katup memastikan ketahanan korosi dan daya tahan, cocok untuk sistem air, limbah, dan air laut yang beroperasi pada suhu antara 0 °C hingga 80 °C.


Fitur Produk

1. Lapisan anti korosi non-toksik: baik permukaan dalam dan luar katup adalah lapisan epoxy bubuk elektrostatik non-toksik, anti korosi umur panjang, dapat digunakan langsung dalam air minum,industri makanan dan obat.

2Bahan: tubuh katup, bonet, gerbang dan roda tangan semuanya terbuat dari besi nodular, dengan kekuatan tinggi dan ketahanan korosi.Kursi katup dan tubuh sepenuhnya dibentuk oleh pengecoran presisi tanpa pemesinan.

3. tiga O-ring segel, tekanan air di bawah tindakan aksial sel-segel, tidak ada masalah pengaturan segel packing.Cincin top anti debu mencegah kotoran eksternal dari memasuki bagian dalam segel poros.

4Ketika katup sepenuhnya terbuka, gerbang sepenuhnya diangkat dari saluran aliran dan tidak ada alur di bagian bawah kursi, yang tidak mudah untuk mengumpulkan barang-barang.Ini setara dengan pipa lurus dan memiliki resistensi aliran terendah.


Spesifikasi Teknis

1. Desain sesuai dengan EN 1171, BS5163, EN 1074-1 dan 2.

2Dimensi berhadapan muka sesuai dengan BS 5163, DIN3202.

3Uji hidraulik sesuai dengan standar EN 12266, IS05208.

4Pengeboran flange sesuai dengan EN 1092-2, ISO 7005-2.


Parameter teknis

Parameter teknis utama

Tekanan uji

PN10 Shell: 1,5MPa
PN16 Shell: 2,4MPa
PN25 Shell: 3,75MPa

 Segel: 1,1MPa
Segel: 1,76MPa
Segel: 2,75MPa
Standar pelaksanaan

DIN 1171
Cara mengemudi

Manual, Listrik, Pneumatik
Suhu yang berlaku

0°C~80°C
Akhir Koneksi

Flange: BS EN1092-2
Pengolahan permukaan

Lapisan bubuk epoxy, 150-50Oum, sesuai dengan standar AWWA C550.
Rentang aplikasi

Air minum, pasokan air dan drainase, pengolahan air limbah, irigasi, AC, pipa kebakaran, dll.

Bahan Bagian Utama

Tidak, tidak. komponen Bahan

01

Tubuh

Besi elastis GGG50

02

Plastik wedge

Besi elastis GGG50/EPDM

03

Batang

Baja tahan karat Cr13, 304, 316

04

Sekrup kepala soket

Baja karbon galvanis

05

Bonet

Besi elastis GGG50
06

0-Ring

NBR atau EPDM
07

Kelenjar

Besi elastis GGG50
08

Roda tangan

Besi elastis GGG50
09

Bolt heksagonal

Baja karbon galvanis
10

Gelas datar

Baja karbon galvanis
11

Cincin debu

NBR atau EPDM
12

Bolt heksagonal

Baja karbon galvanis
13

Gelas datar

Baja karbon galvanis
14

O-ring

NBR atau EPDM
15

Cincin dorong

Kuningan H62 atau Hpb59-1
16

Penutup gasket

EPDM
17

Kacang disk

Perunggu ZQSn5-5-5

Catatan: Daftar bahan di atas adalah beberapa dan paralel, yang pertama adalah konfigurasi dasar, jika Anda memiliki persyaratan lain, silakan tentukan dalam urutan.

Aksesoris opsional: tutup roda penggerak tangan, perangkat listrik, perangkat pneumatik, 2Cr13, 304, 316 batang H62, Hpb59-1 cincin dorong tembaga.
