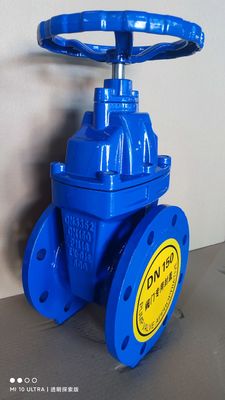

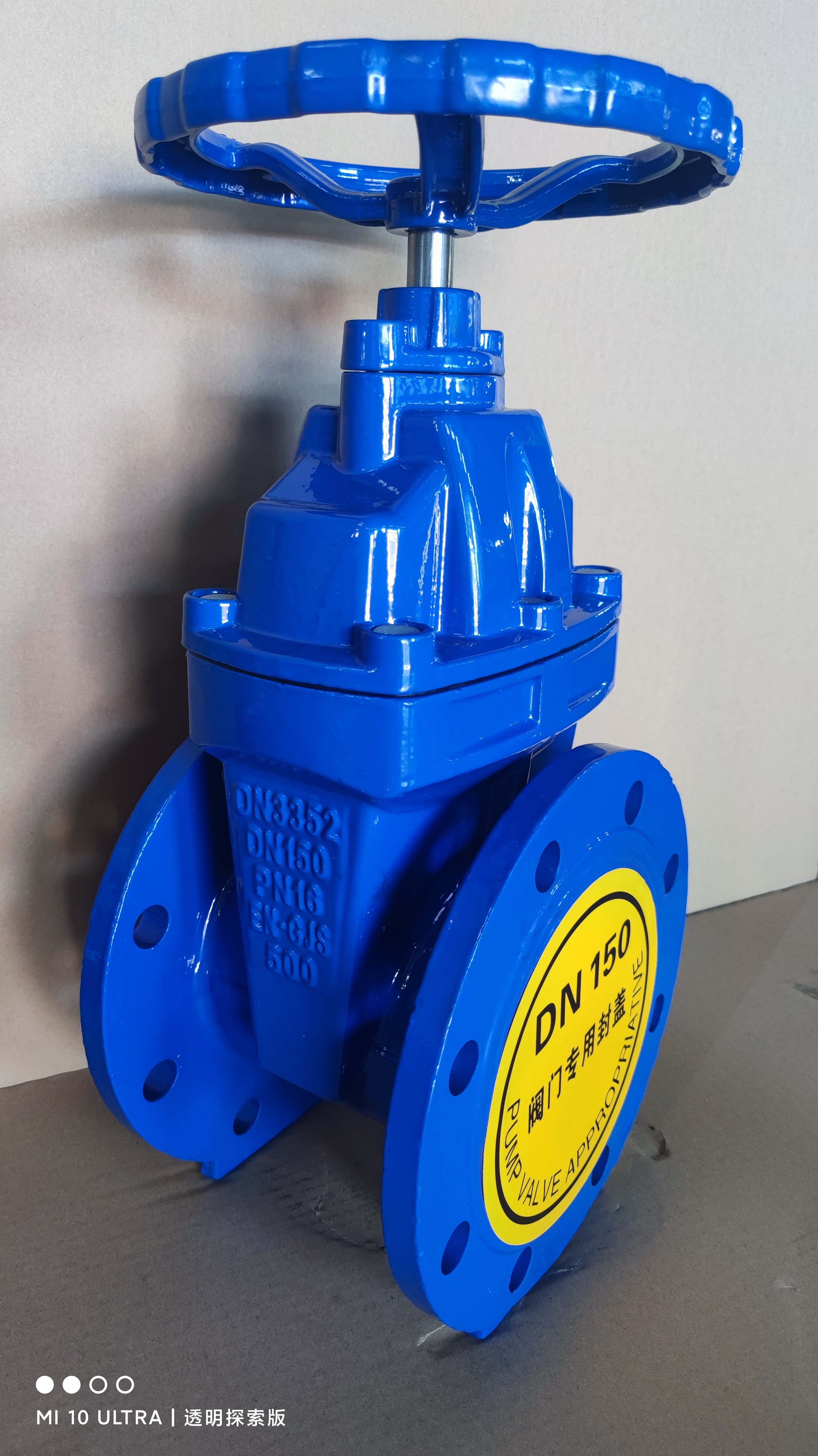

Customized Flanged Soft Seal Pn16 Gate Valve dengan Fungsi Manual
| Place of Origin | China |
|---|---|
| Nama merek | Youwei Fluid |
| Sertifikasi | Quality system certificate |
| Dokumen | Non Rising Stem Resilient S...al.pdf |
| Minimum Order Quantity | 1 |
Hubungi saya untuk sampel gratis dan kupon.
Whatsapp:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki masalah, kami menyediakan 24 jam bantuan online.
xDetail produk
| Features | Non-rising stem, resilient seat, full bore design | Valve Type | Gate Valve |
|---|---|---|---|
| Seat Material | Resilient | Body Material | Cast Iron |
| Application | Water and Wastewater Treatment | Drive way | Manual, Electric, Pneumatic |
Deskripsi Produk
Ini.katup gerbang yang dioperasikan secara manualdirancang untuk kontrol aliran presisi dalam sistem air industri dan kota.besi ductile kelas tinggi (GGG50), ia memastikan daya tahan yang luar biasa dan ketahanan terhadap korosi, bahkan di bawah kondisi tekanan tinggi.Desain flangedsesuai denganStandar tekanan PN16 , memungkinkan integrasi yang mulus ke dalam pipa dengan spesifikasi ANSI, DIN, atau BS.
Fitur Produk
1. Lapisan anti korosi non-toksik: baik permukaan dalam dan luar katup adalah lapisan epoxy bubuk elektrostatik non-toksik, anti korosi umur panjang, dapat digunakan langsung dalam air minum,industri makanan dan obat.
2Bahan: tubuh katup, bonet, gerbang dan roda tangan semuanya terbuat dari besi nodular, dengan kekuatan tinggi dan ketahanan korosi.Kursi katup dan tubuh sepenuhnya dibentuk oleh pengecoran presisi tanpa pemesinan.
3. tiga O-ring segel, tekanan air di bawah tindakan aksial sel-segel, tidak ada masalah pengaturan segel packing.Cincin top anti debu mencegah kotoran eksternal dari memasuki bagian dalam segel poros.
4Ketika katup sepenuhnya terbuka, gerbang sepenuhnya diangkat dari saluran aliran dan tidak ada alur di bagian bawah kursi, yang tidak mudah untuk mengumpulkan barang-barang.Ini setara dengan pipa lurus dan memiliki resistensi aliran terendah.
Spesifikasi Teknis
1. Desain sesuai dengan EN 1171, BS5163, EN 1074-1 dan 2.
2Dimensi berhadapan muka sesuai dengan BS 5163, DIN3202.
3Uji hidraulik sesuai dengan standar EN 12266, IS05208.
4Pengeboran flange sesuai dengan EN 1092-2, ISO 7005-2.
Parameter teknis
Parameter teknis utama
|
Tekanan uji |
PN10 Shell: 1,5MPa |
Segel: 1,1MPa Segel: 1,76MPa Segel: 2,75MPa |
|---|---|---|
| Standar pelaksanaan |
DIN 1171 |
|
| Cara mengemudi |
Manual, Listrik, Pneumatik |
|
| Suhu yang berlaku |
0°C~80°C |
|
| Akhir Koneksi |
Flange: BS EN1092-2 |
|
| Pengolahan permukaan |
Lapisan bubuk epoxy, 150-50Oum, sesuai dengan standar AWWA C550. |
|
| Rentang aplikasi |
Air minum, pasokan air dan drainase, pengolahan air limbah, irigasi, AC, pipa kebakaran, dll. |
|
Bahan Bagian Utama
| Tidak, tidak. | komponen | Bahan |
|---|---|---|
|
01 |
Tubuh |
Besi elastis GGG50 |
|
02 |
Plastik wedge |
Besi elastis GGG50/EPDM |
|
03 |
Batang |
Baja tahan karat Cr13, 304, 316 |
|
04 |
Sekrup kepala soket |
Baja karbon galvanis |
|
05 |
Bonet |
Besi elastis GGG50 |
| 06 |
0-Ring |
NBR atau EPDM |
| 07 |
Kelenjar |
Besi elastis GGG50 |
| 08 |
Roda tangan |
Besi elastis GGG50 |
| 09 |
Bolt heksagonal |
Baja karbon galvanis |
| 10 |
Gelas datar |
Baja karbon galvanis |
| 11 |
Cincin debu |
NBR atau EPDM |
| 12 |
Bolt heksagonal |
Baja karbon galvanis |
| 13 |
Gelas datar |
Baja karbon galvanis |
| 14 |
O-ring |
NBR atau EPDM |
| 15 |
Cincin dorong |
Kuningan H62 atau Hpb59-1 |
| 16 |
Penutup gasket |
EPDM |
| 17 |
Kacang disk |
Perunggu ZQSn5-5-5 |
Catatan: Daftar bahan di atas adalah beberapa dan paralel, yang pertama adalah konfigurasi dasar, jika Anda memiliki persyaratan lain, silakan tentukan dalam urutan.
Aksesoris opsional: tutup roda penggerak tangan, perangkat listrik, perangkat pneumatik, 2Cr13, 304, 316 batang H62, Hpb59-1 cincin dorong tembaga.
